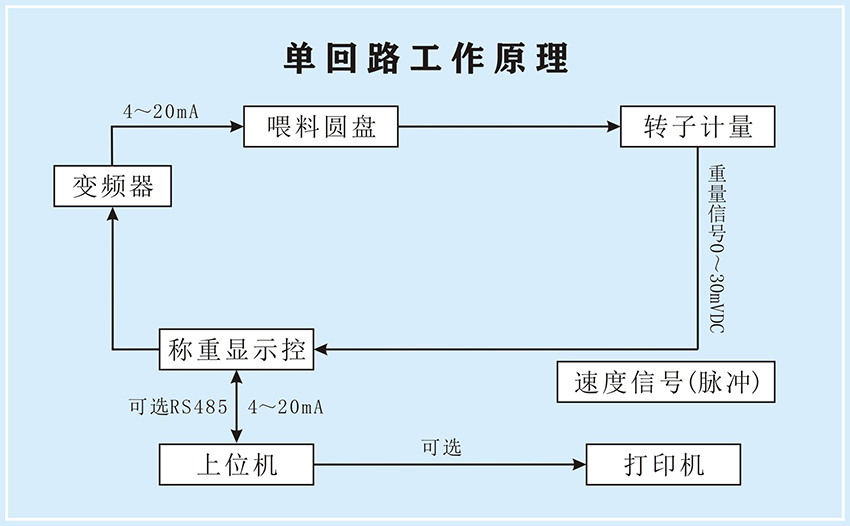

工作原理:

物料經ZX-YP-40喂料圓盤給料機旋轉輸送到下級的ZX-CK-60圓盤轉子計量給料機,重量信號和速度信號送到二次儀表,通過放大、A/D轉換，運算得出的流量和累重，并根據用戶設定P.I.D參數(即定量值)自整定運算,輸出一個正比于流量的4-20mA的控制電流給變頻控制器，改變ZX-YP-40喂料圓盤給料機電機轉速，從而改變給料量，以達到定量給料的目的。其調節過程如下：當物料增大時，流量增大，與流量成正比的調節輸出控制電流減少（即反向調節），控制輸出減少，給料量減少，反之亦然。如此形成一個底層閉環系統反復調節直至達到穩定的給在一個定量值上下振動的給料狀態。

電控描述：

電控系統能夠完成三種不同工作方式的無干擾轉換（即集中、機旁、檢修）。在正常工作方式下，實現各回路底層閉環控制，完成定量給料的目的。同時，對現場監控，把運行信號、故障信號（皮帶機故障、電機故障、斷料故障）等取過來，處理成標準電氣信號由控制柜內端子輸出（供DCS）儀表把各工藝參數（如給料機、瞬時流量、累計量、給定值）工作狀態等以485通訊或模擬量方式通過接口（即端子）與上位機（DCS）相聯。整個系統就是通過這些電氣信號和485通訊，實現現場時監控和數據管理的。
